壓力等級:150Lb / 300Lb
工作介質:蒸汽、凝結水
主體材質:A105
支管類型:無縫鋼管 / 預制保溫管 / 無支管
支管數量:4 /6 /8 /10 /12/14
允許溫度/壓力:425℃ / 2.8MPa
連接方式:主管DN40法蘭、承插接,支管DN15/DN20螺紋、承插焊、法蘭、卡套。
將管束閥、一體式多通道閥、萬向連接型疏水閥等模塊化組件,組合成一個結構緊湊的標準化成套裝置:一體式凝液收集管束(HSJ)系列。
1、節省工程現場組裝時間;
2、節省工程費用,減少采購和設計時間;
3、設計安裝靈活方便;
4、使用壽命長久;
5、更換維護方便簡單;
6、裝有WS系列萬向連接熱動力式(圓盤式)鍛鋼疏水閥,也可在訂購時注明選用其它種類的疏水閥門(如WTB系列雙金屬式疏水閥,WES系列倒置桶式疏水閥)
7、如果客戶有特殊布置的管路要求,可按照現場要求,重新設計管束結構布置。。
適用于:石油,化工、冶金,紡織,造紙,印染,制藥、電站等工業蒸汽加熱系統凝液的集中收集和輸送

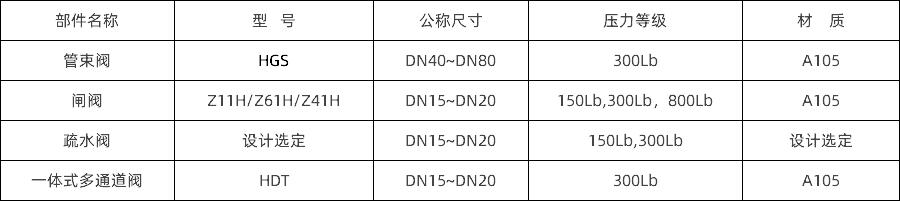

部件及材料:

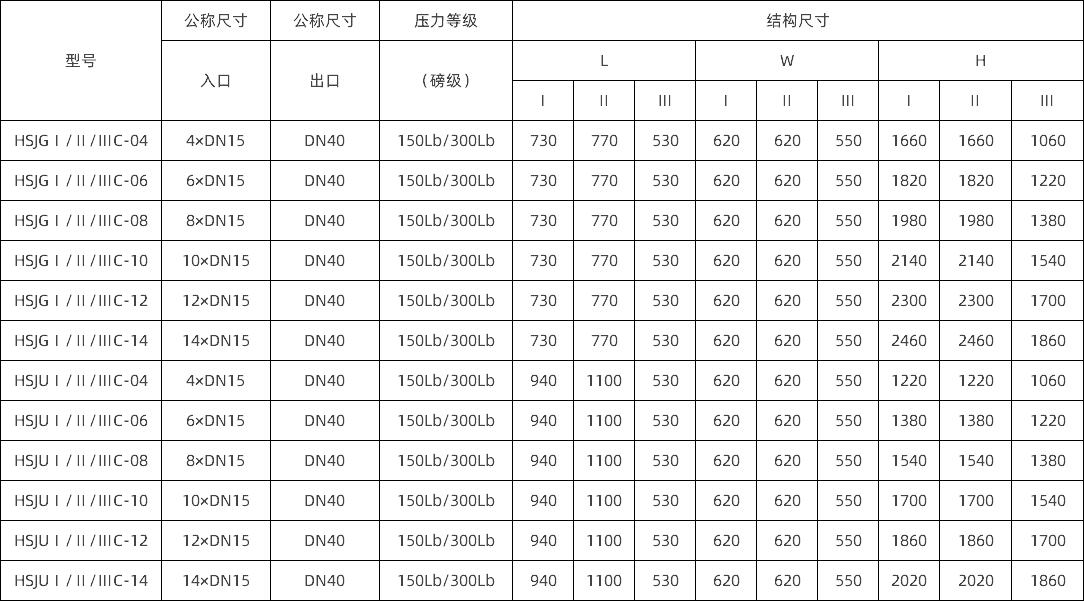

技術參數表:
